六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

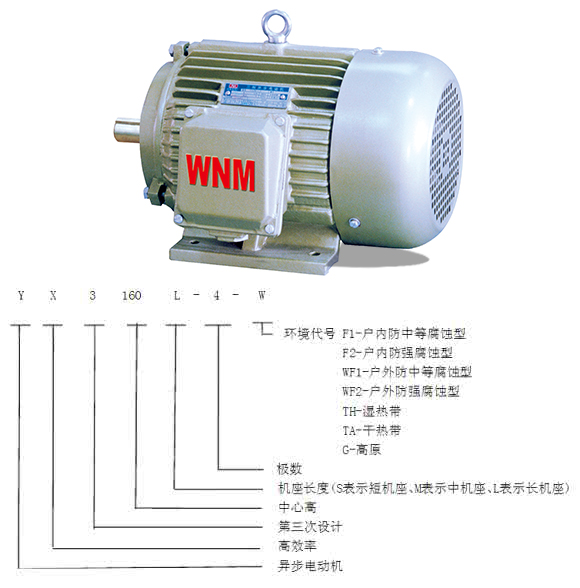

电动机型号组成及含义

由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。 比如：异步电动机Y同步电动机T 同步发电机TF直流电动机Z 直流发电机ZF

2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。 比如：隔爆型用B表示YB轴流通风机上用YT 电磁制动式YEJ变频调速式YVP 变极多速式YD起重机用YZD等。

3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。比如：Y2YB2

4、励磁方式代号 分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。 如：

Y2--160M1–8 Y：机型，表示异步电动机;

2：设计序号，“2”表示第一次基础上改进设计的产品; 160：中心高，是轴中心到机座平面高度;

M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网14908888：极数，“8”是指8极电动机。 如：Y630—10/1180

Y表示异步电动机; 630表示功率630KW; 10极、定子铁心外径1180MM。 电机型号编制方法详解我国电机型号一般采用如下4部分组成。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网14908881-产品代号，2规格代号，3-特殊环境代号，4-补充代号

一、产品代号

即电机所属的系列及类型代号。

一般采用电机所属系列和名称汉语文字中有代表性的一个或者几个字母的汉语拼音字头来组成。

例如：交流异步电机和名称汉语字中Y;; 交流同步电机T'; 交流同步发电机为TF; 电动阀门用单相异步电动机YDT等。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888这一部分中，有时也采用多年来已习惯应用的国际通用字母代号，例如交流单相电容电动机，其中代号则YC， 其中的;C;则为国际通用电容代号。

当字母代号后面跟有一位阿拉伯数字时，该数字表示本系列产品的设计序号或改型次数，有时也成为代数。

二、规格代号

即为电机规格形式代号。它包括：电机结构参数、如机座号、铁心规格、中心高、凸缘端盖代号、电机性能参数(极数、容量、电压、电流、转速等) 在这一部分中，能用具体数字表示的项目则用阿里伯数字给出，如中心高、额定电压等; 不能或不好用具体的数字表示的，则用字母或数字代号表示。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888如基座长短用L\M\S(长、中、短英文单词字母表示)，同一机座不同的铁芯用1、2、3等数字表示(数字越大、铁芯越长)。

凸缘端代号采用国际通用的字母符号FF(凸缘上带通孔)连同凸缘固定孔中心基圆直径的数值来表示。 即用中心高、机座长度、铁心长度、极数来表示

1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机; H在80mm~315mm的属于小型电动机; H在355mm~630mm的属于中型电动机; H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示：

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888S——短机座

M——中机座 L——长机座

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网14908883、铁心长度用阿拉伯数字1、2、3、4...由长至短分别表示。

4、极数分2极、4极、6极、8极等。

三、特殊环境代号有如下规定：

给出电机所能适用的特殊工作环境内容。用特定的字母或字母加数字表示。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888特殊环境代号 “高”原用G 船(“海”)用H 户“外”用W 化工防“腐”用F 热带用T 湿热带用TH 干热带用TA 如用W 表示该电机可子啊户外使用;

TH表示该电机可在湿热环境中使用等;这一部分只在需要时给出，也就是说、普通常用电机无此部分。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888四、补充代号仅适用于有补充要求的电机

内容包括安装方式、派生序号等，用字母(除有统一规定的专用符号外，一般使用汉语拼音字头)或阿拉伯数字组成。

举例说明：产品型号为YB2-132S-4H的电动机各代号的含义为：

Y:产品类型代号，表示异步电动机; B:产品特点代号，表示隔爆型;

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网14908882:产品设计序号，表示第二次设计;

132：电机中心高，表示轴心到地面的距离为132毫米;

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888S:电机机座长度，表示为短机座;

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网14908884：极数，表示4极电机;

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888H:特殊环境代号，表示船用电机。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888例如V1表示该电机应立式安装(主轴朝下); P18表示该电机为第18种派生产品。补充代号所代表的内容应在产品标准中规定。

例如：YD2-160M2-4THV3 其中：YD2为第一部分，160M2-4为第二部分，TH为第三部分，V3为第四部分。

YD2表示该电机为第2次设计或第二代产品的普通变极多(D)速三相异(Y)步电动机

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888160表示该电机的机座号为160.对于带地脚的电机，则直接为其轴中心高(单位为mm);对于无底脚的电机，则表示该电机的机座与轴心高为160mm，带地脚的机座内、外径相同。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888M2表示中等长度机座;其中所用铁芯长度号为2号

4表示极数为4极

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888TH表示该电机可用于湿热环境中

V3表示该电机使用时为立式安装，并使主轴伸朝上。

六玄网132432玄武版-六玄网lkjw1-六玄网132432-六玄网77492-六玄网1490888通过以上对电动机型号详细的介绍，相信我们以后看到产品型号，就能知道该电机的类型、特点、设计序号、电机的规格以及它所使用的环境等信息。
